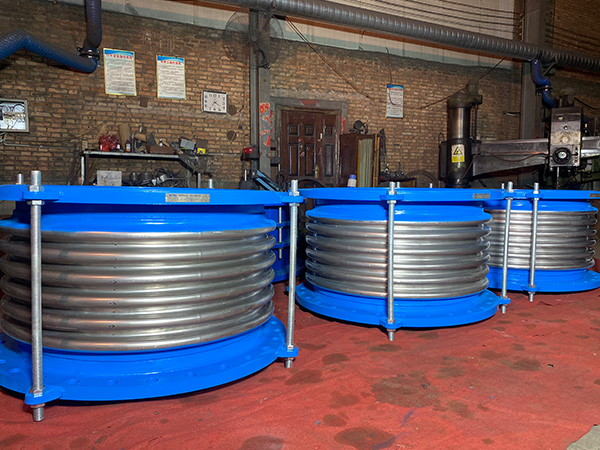

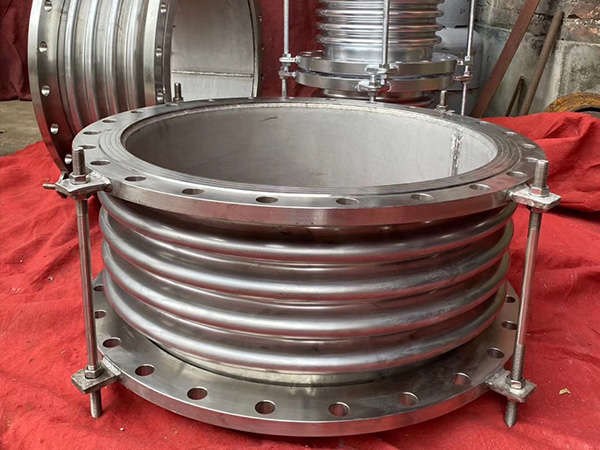

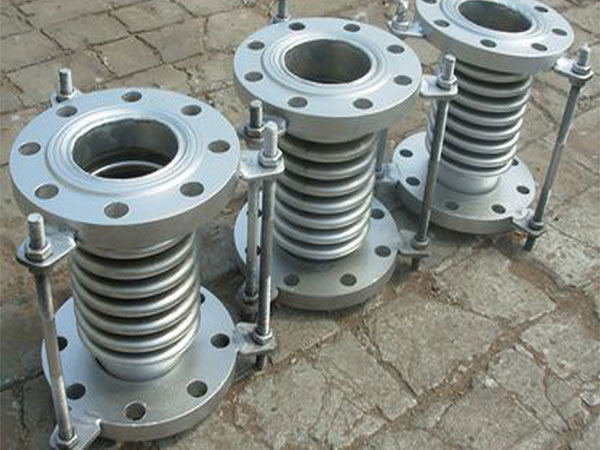

售后保證不銹鋼波紋補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移，由2個膨脹節組成的肘接管道可承受三維方向位移。橫向位移補償器（大拉桿）主要吸收垂直于補償器軸線的橫向位移，而小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合。法蘭式波紋管補償器可用于這些行業：教學專用儀器制造；印刷和記錄媒介復制業；玻璃纖維和玻璃纖維增強塑料制品制造；影視錄放設備制造；印制電路板制造；軟木制品及木制品制造；服飾制造；泵及真空設備制造；
不銹鋼波紋補償器安裝完畢后應立即拆除膨脹節上用作安裝運輸保護的輔助定位機構及緊固件，并按設計要求將限位裝置調到規定的位置，使管系在環境條件得以充分的補償。補償器主固定管架安裝時，要考慮波紋管靜壓推力及變形彈性力的作用，補償器一端應靠近固定管架，若過長則要按一導向架的設置要求設置導向架。
| 序號 | 規格型號 | 軸向補償量 | 軸向剛度 | 接口尺寸 | 徑向外形尺寸 | 產品長度L | 壓力等級范圍(Mpa) |
| 1 | HDDL100-J | 100-350 | 4-0.6 | 108*4 | 250*250 | 1200-3000 | 0.25-6.0 |
| 2 | HDDL150-J | 100-350 | 12-2 | 159*4.5 | 300*300 | 1200-3000 | 0.25-6.0 |
| 3 | HDDL200-J | 100-350 | 32-6 | 219*6 | 360*360 | 1200-3000 | 0.25-6.0 |
| 4 | HDDL250-J | 100-350 | 33-8 | 273*8 | 420*420 | 1200-3000 | 0.25-6.0 |
| 5 | HDDL300-J | 109-320 | 28-10 | 325*8 | 480*480 | 1500-3000 | 0.25-6.0 |
| 6 | HDDL350-J | 100-300 | 56-13 | 377*8 | 580*580 | 1500-3000 | 0.25-6.0 |
| 7 | HDDL400-J | 90-280 | 130-17 | 426*10 | 630*630 | 1500-3000 | 0.25-4.0 |
| 8 | HDDL500-J | 80-260 | 160-41 | 529*10 | 750*750 | 1500-3000 | 0.25-4.0 |
| 9 | HDDL600-J | 100-250 | 127-27 | 630*10 | 880*880 | 2000-3500 | 0.25-4.0 |
| 10 | HDDL700-J | 100-220 | 280-57 | 720*12 | 950*950 | 2000-3500 | 0.25-2.5 |
| 11 | HDDL800-J | 80-180 | 402-79 | 820*12 | 1080*1080 | 2000-3500 | 0.25-2.5 |
| 12 | HDDL900-J | 120-250 | 369-98 | 920*12 | 1180*1180 | 2500-4000 | 0.25-2.5 |
| 13 | HDDL1000-J | 108-240 | 416-106 | 1020*12 | 1310*1310 | 2500-4000 | 0.25-2.5 |
